TP层存在意义
TP层存在意义
UDS网络层，又称为TP层（Transport Protocol Layer） 。其存在的目的是为了解决ISO 11898协议中定义的经典CAN数据链路层与ISO 14229协议中定义的应用层，彼此之间数据长度不统一的问题。经典CAN数据链路层最大能够支持8个字节，但ISO 14229并不仅仅是为了CAN总线设计的，最大容量达到4095个字节。比如VIN码是17个字节，CAN总线必然需要传递3帧才能传完VIN码，那么如何科学、快捷、安全地将多个字节通过经典CAN来进行传输，就成了一个需要解决的问题。ISO 15765-2 协议由此诞生。
15765-2作为车辆诊断通信的一个组成部分，规范了“传输协议和网络层服务”。
看下目录：
0 前言与简介
1 适用范围
2 规范性参考文献
3 术语、定义和缩写术语
4 约定
5 文档概述
6 网络层概述
7 网络层服务
8 传输层协议（重点，难点）
9 数据链路层的使用
0 前言与简介 ISO 15765-2的第一版为ISO 15765-2：2004。ISO 15765的中文含义为道路车辆 - 基于CAN网络的诊断通信（DoCAN），整套协议由以下部分组成：
- 第一部分：一般信息和用例定义
- 第2部分：传输协议和网络层服务
- 第3部分：统一诊断服务的实施（CAN上的UDS ）
- 第4部分：与排放有关的系统的要求
1 适用范围 ISO15765-2 可以但不限于与ISO 14229-1和ISO 15031-5一起使用，它与车载网络的大多数其他通信需求相兼容。
2 规范性参考文献 ISO / IEC 7498-1，信息技术 - 开放系统互连 - 基本参考模型：基本模型
ISO 11898-1，道路车辆 - 控制器局域网（CAN） - 第1部分：数据链路层和物理信令

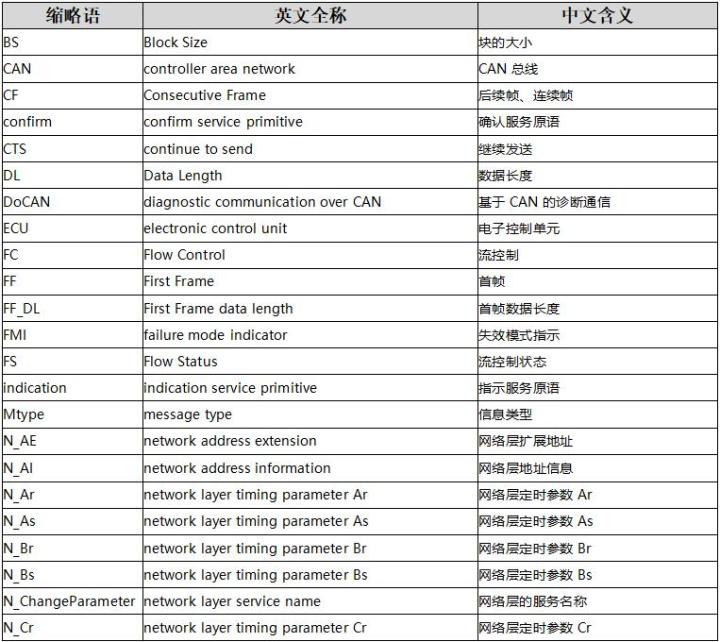

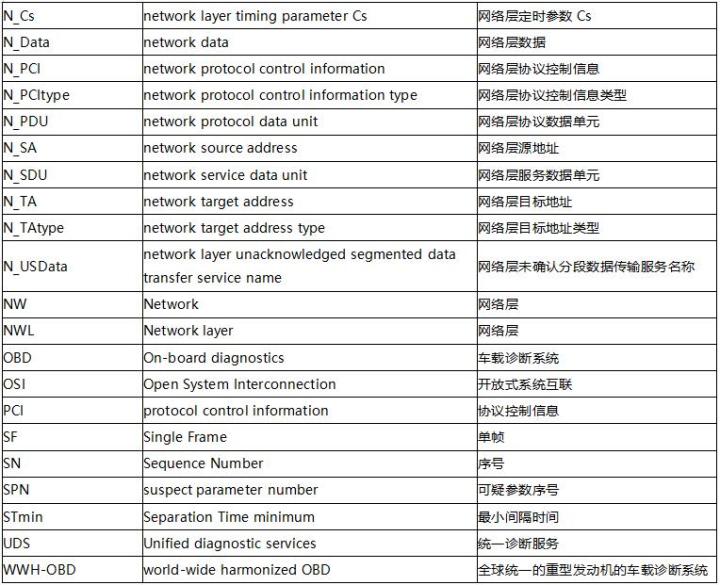

3 术语，定义和缩写术语 6 网络层概述
网络层最主要的目的就是把数据转换成能适应CAN总线规范的单一数据帧 ，从而进行传输 。如果将要传输的报文长度超过了CAN数据帧的长度，则需要将报文信息进行拆分后传输，每次至多可以传输4095个字节长度的报文。
所有的网络层服务都具有相同的通用结构。为了定义这种服务，需要定义三种类型的服务原语：
A. 请求服务（Request ）：用于向网络层传递控制报文信息及要发送的数据 ，应用于更高层或应用层。如tester向ECU发出数据。
B. 指示服务（Indication ）：用于向更高层或应用层传递状态信息及接收到的数据 ，应用于网络层。如ECU收到了tester的数据，传至应用层。
具体说来，Indication前端应该执行的是底层传入数据的处理函数，即读取PDU信息，这一帧具体是SF、FC、CF还是FF。若满足条件，继续向上，即应用层传递。
C. 确认服务（Confirm ）：被网络层使用，用于向更高层或应用层传递状态信息。如tester收到了ECU方面的数据。
具体说来，Confirm和Indication很像的是都是从网络层向应用层传递信息，有何区别呢？
在代码的处理中，Confirm的前端应向底层外发Tx数据或超时处理函数，反馈的信息不需要包含数据。而Indication传递的信息则分为两种，一种包含真实数据，另一种不包含。
7 网络层服务
建设中。。。。。。
8 传输层协议 这一章一开始就重申了TP层的意义之所在：
使收发的数据帧所包含的字节总数，扩容到4095个字节。
不管发送或接收是成功或是出错，都需要上报给应用层。

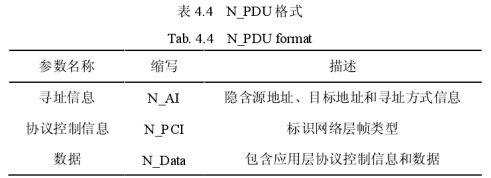

8.4 网络层协议数据单元 N_PDU 网络层协议数据单元（N_PDU，Network_Protocol Data Unit）包含N_AI，N_PCI，N_Data。即地址信息 ，协议控制信息 和数据 。
注：这里的N_PCI全称为Protocol Control Information。
网络层协议数据单元（N_PDU）有四种类型 ，即单帧（SF）、首帧（FF）、连续帧（CF）、流控制帧（FC），用于建立对等实体间的通信。
8.5 N_PCI 网络层对于这四种类型的数据单元是通过协议控制信息（N_PCI，Protocol Control Information） 进行区分的。每一个N_PDU都只有一个N_PCI。
也就是说，对于CAN诊断来说，我们完全可以通过识别每条CAN帧数据域的首个字节来确定它属于四种类型中的哪类。
N_PCI是TP层最为核心的信息，是TP层区别于其他CAN总线抽象协议的、最为显著的特征。
以下说明仅以乘用车常用的常规寻址举例。
对于TP层来说，我们可以把报文分为单帧和多帧，单帧只有一种N_PCI，即单帧；多帧有三种N_PCI，即首帧、流控制帧、连续帧。代码实现中，主要的工作其实就在多帧的处理和对超时错误（Timeout）的处理上。

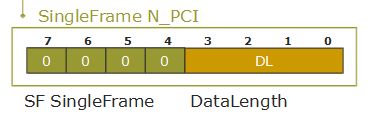

0X 单帧（SF）：首个字节为0（4bit）+ Data Length(4bit)，控制信息占用1个字节
举例：Data 02 10 02 55 55 55 55 55，02表示接收方应知晓，这一个单帧 只有2个有效字节。后续的字节是自动填充的无效字节。

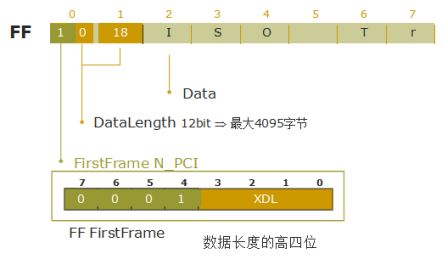

单帧PCI通常仅占用1个字节，其他是数据，所以可以后面可以跟着最多7个字节的数据 1X XX 首帧（FF）：前两个字节为1（4bit）+ Data Length(12bit)，控制信息共占用2个字节。
举例：Data 10 14 2E F1 90 01 02 03，0x014表示，接收方应知晓，这一个多帧组合共有20个字节。

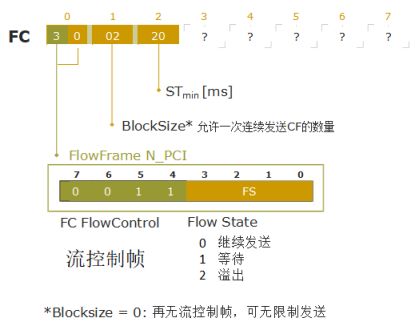

首帧可以携带一个多帧报文的头部6个字节数据 3X 流控制帧（简称流控帧，FC）：前三个字节为3（4bit）+流状态（FS，4bit）+块大小（BS，8bit）+最小间隔时间（STmin，8bit），控制信息共占用三个字节。
举例：Data 30 00 14 AA AA AA AA AA，多帧发送方应知晓，这是一个流控帧，允许你方继续发送，CF数量无限制，上一个连续帧的确认接收（ACK）到新的连续帧开始发出的最小间隔时间为20ms。
Flow State 流状态 ：0为继续发送，Continue To Send（CTS），1为Wait（WT），2为Overflow（OVFLW）。

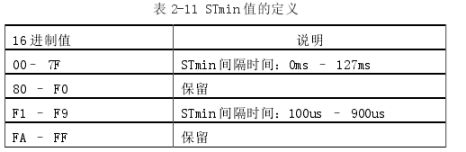

流控帧仅有3个字节的控制信息，无数据字节 STmin含义的解读 间隔最短时长（STmin） 值的含义如下。

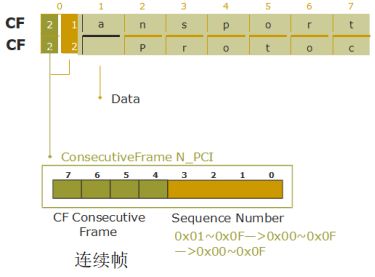

2X 连续帧（CF）：第一个字节为2+SN（最多16个SN，溢出后从0开始重新计数），控制信息占用1个字节。
我们通常记首帧为0x20，之后的第一个连续帧自然是0x21，之后一直到0x2F，下一个是0x20，循环。

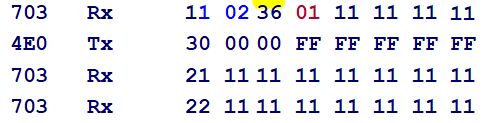

一个连续帧最多可携带7个数据字节 下图是一个传输规则的例子。可以看出，这首先是一个多帧传输，下列CAN帧依次代表的含义是首帧、流控、连续帧、连续帧。

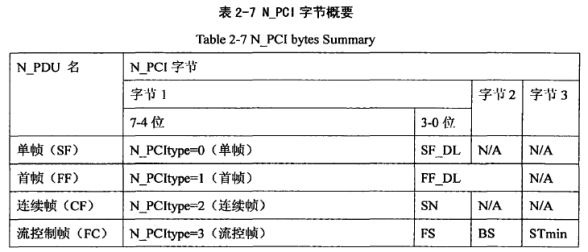

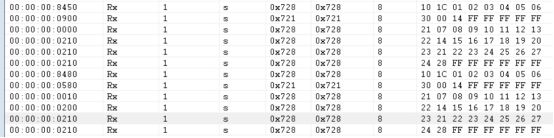

FF-FC-CF-CF 实际截取到的多帧报文 下图是N_PCI字节的概要。N_PCI在不同的类型下占用的字节数是不同的。记忆时可以按照单帧、首帧、连续帧、流控的顺序，与0、1、2、3建立映射关系。这四种类型所占用的字节大小依次是1个、2个、1个、3个。

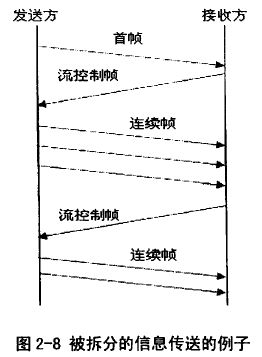

网络层内部传输服务 网络层的主要任务是传递一帧或大于一帧的数据信息 。以下是一个被拆分的信息传送的例子。
帧的发送主要有单帧发送和多帧发送两种，在标准地址情况下，单帧SF按照N_PDU格式最多发送和接收7个 字节数据（因第一个字节为N_PCI）。
而发送长报文信息时，拆分后的报文信息会通过多个N_PDU进行发送，接收到多个N_PDU信息后进行重组。这些N_PDU包括首帧 和连续帧 。报文信息接收者可通过流控机制按照自己的接收能力调整传输流量。在正常地址的情况下，一个首帧PDU包括6个字节，一个连续帧PDU包括6或7个字节。当然最后一个连续帧可以少于6或7个字节。

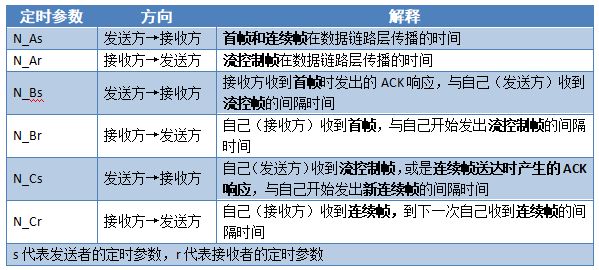

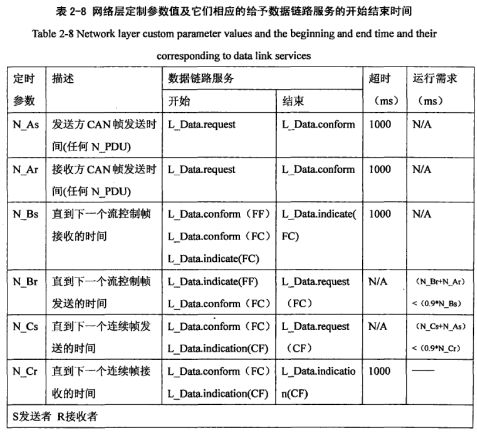

8.7 网络层时间控制分析 网络层定时参数定义了N_As、N_Ar、N_Bs、N_Br、N_Cs、N_Cr六个参数。

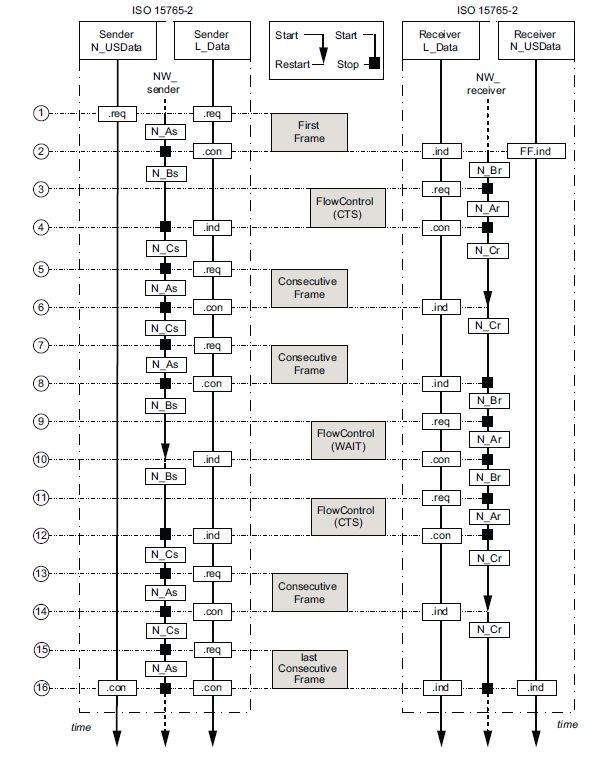

多帧传输时序表，划重点 我们对上述信息进行归纳：
N_As超时：发送方没有及时发送N_PDU。
N_Ar超时：接收方没有及时发送N_PDU。
N_Bs超时：发送方没有接收到流控帧。
N_Cr超时：接收方没有收到连续帧。
N_Br超时：接收方没有发出流控帧。

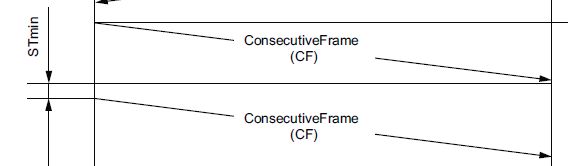

N_Cs：即STmin，发送两个连续帧需要等待的最短时间。

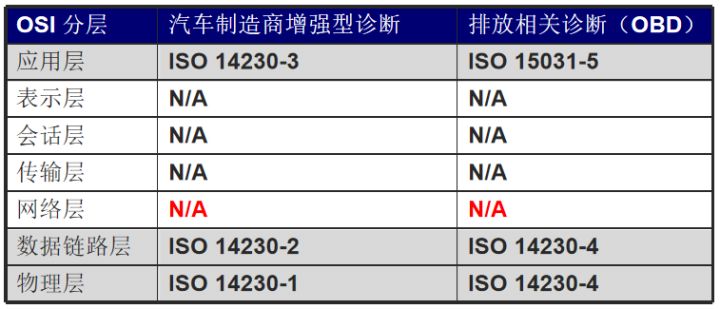

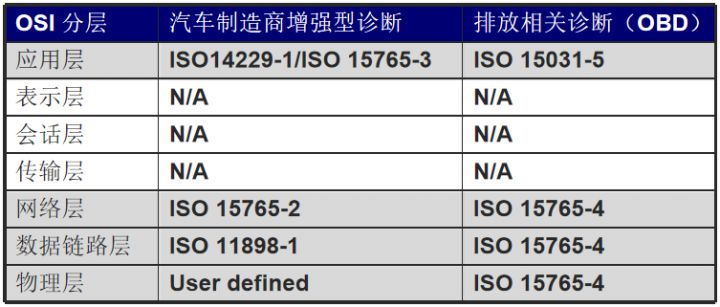

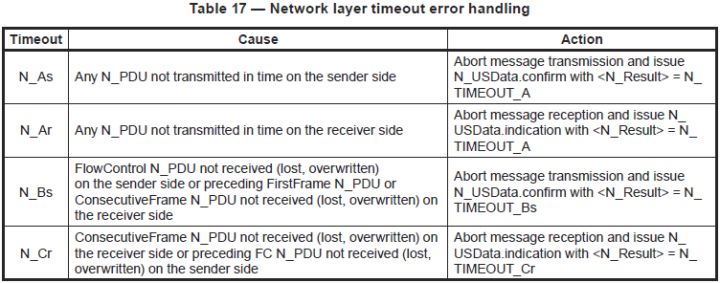

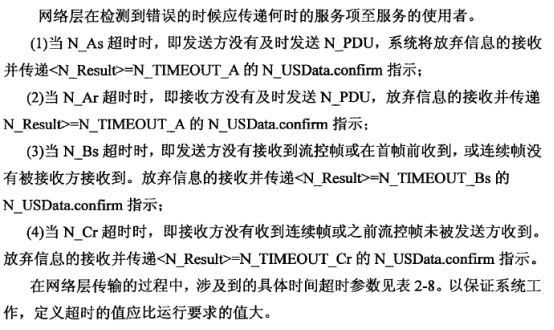

8.7.2 网络层超时处理 写在最后，朱老大提了一个问题，ISO14229、14230、15765、15031之间的联系和不同之处在哪里。我们看一下下面的两张图。
基于K线 基于CAN线 ISO15031-5是排放相关的应用层协议，它不关心我们使用K线还是CAN线，主要用于监控车辆基本参数，例如监控里程、车速；用于监控排放相关的参数，比如各种尾气的含量，氧含量等等，以此来保证满足各国的标准；用于读取VIN码等车辆参数；读取/清除排放相关的故障码。
ISO14229-1是UDS诊断的应用层协议，通常基于CAN线，主要用于监控车内参数、记录存储故障信息、错误检测、读写数据等。
ISO14230是老式的基于K线的诊断协议，其功能与UDS类似，但是基于的是类似于串行总线的K线，速度慢，易出错，已经被UDS淘汰。
ISO15765有很多子协议，通常基于CAN线，LIN线也支持。可以看做对ISO14229-1和ISO15031-5的支撑。比如本文中的ISO15765-2就负责帮助ISO14229-1处理CAN的短帧数据(小于6或7个字节)，使其形成最大4095个字节长度的长帧数据，方便ISO14229-1进行处理。
