GCAN-600-EVALV3开发板相较于V2版,增加了极具实用性的功能——汽车OBD模拟器。新增功能部分如上图蓝色所示。
用户使用GCAN-600-EVALV3开发板搭载的OBD模拟器,可以自由模拟ISO15765协议数据发送,通过配置并旋转“车辆运行参数调节”旋钮,模拟器的CAN总线接口即可持续模拟输出符合ISO15765协议的数据,以此来模拟汽车真实OBD接口的数据。GCAN-600-EVALV3开发板可模拟的数据典型包括:车速、转速、电压、水温、燃油位置、发动机负荷、故障码数量、加速踏板位置等等。用户可使用RS232串口线连接图中蓝色“模拟器232接口”位置,通过串口命令对3个调节旋钮模拟的功能进行配置,完成后即可通过“模拟器CAN总线接口”输出ISO15765协议数据。
用户使用GCAN-600-EVALV3开发板的OBD模拟功能可以非常安全、方便的进行汽车电子产品开发,体现在以下三点:
①用户开发、修改程序后无需频繁上车测试,使用开发板即可完成汽车参数模拟,可有效的缩短开发周期。
②使用OBD模拟器取代直接上车试验,可有效的防止用户产品设计缺陷对汽车CAN总线造成不可逆的损坏。
③模拟器中模拟的数据可按用户实际车型、实际需求定制。
------如用户想自己尝试解码或需要监控汽车CAN总线原始数据、调试CAN总线设备,则需使用USBCAN-OBD设备。
用户可以使用电脑USB接口连接至汽车OBD接口CAN总线网络读取汽车CAN总线数据并将符合ISO15765协议的数据直接解析出具体意义。

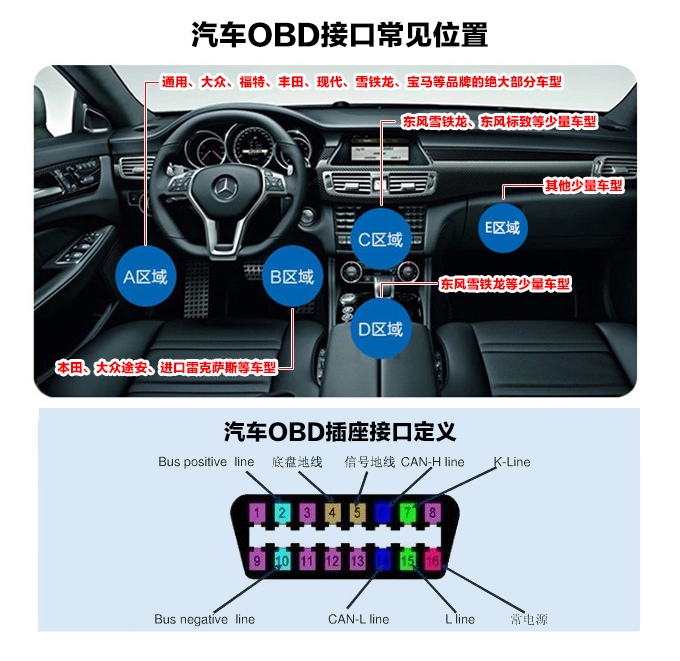

USBCAN-OBD设备CAN总线采用标准OBDII接口,可以直接插到汽车的OBD接口上,可用于开发汽车电子设备,模拟ECU数据,采集汽车CAN总线原始数据,分析诊断汽车故障码,车速、转速、刹车、车灯等信号破解等。
