导航信号采集回放设备
导航信号采集回放设备 产品信息
产品型号:
GPS AR 001
年款:
2023
品牌:
rafavi
车型:
便携式
功能特点
便携式导航信号采集及回放设备可以完成30MHz—3.6GHz模拟信号的采集和存储回放，可以模拟仿真BDS、GPS、GLONASS和GALILEO多频点干扰信号
和欺诈信号，主要用于GNSS 设备与应用测试、汽车自动驾驶测试、导航干扰测试、导航欺诈测试等领域。
1.1 产品技术指标
- 通道数量：双通道
- 频率范围：30MHz～6GHz
- 信号带宽：≤ 60MHz；
- 量化：1、2、4、12位
- 支持单频干扰、扫频干扰、调幅干扰、调频干扰、噪声干扰、脉冲干扰、多音干扰和伪码干 扰等多种压制干扰类型仿真
- 输出信号功率：-30dB到-100dB
- 标准存储容量：500G（可扩展）
- 电源：AC200V—240V
- 尺寸：270*200*50mm
- 重量：≤2kg
1.2 装箱清单
|
序号 |
名称 |
数量 |
用途 |
|
1. |
便携式导航信号采集回放设备 |
1 |
导航信号采集回放 |
|
2. |
蘑菇天线 |
1 |
采集信号 |
|
3. |
设备电源线 |
1 |
设备供电 |
|
4. |
设备电缆 |
1 |
连接蘑菇天线和采集回放设备 |
|
5. |
软件光盘 |
1 |
上位机软件及测试数据 |
|
6. |
用户手册 |
1 |
|
|
7. |
合格证 |
1 |

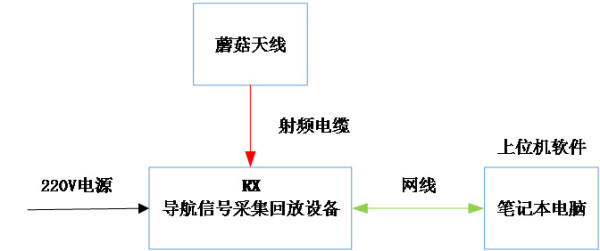

安装步骤
注意事项

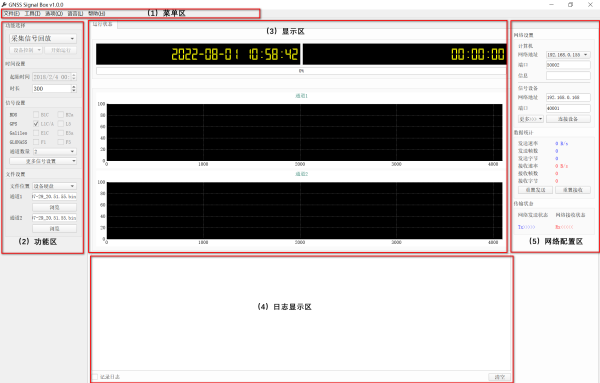

1. 上位机软件界面

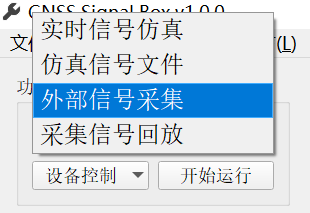

- 菜单栏：文件、工具、选项、语言、帮助功能菜单。

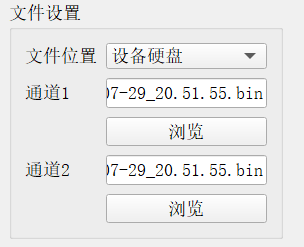

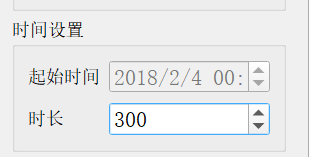

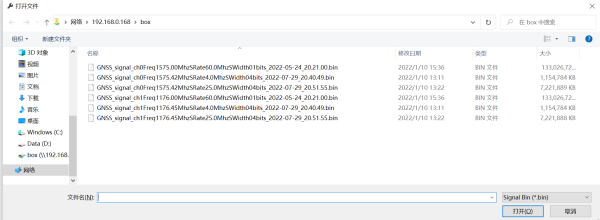

- 功能区：包括功能选择、时间设置、信号选择、通道选择、文件设置等功能的设置。
- 显示区：用于显示采集和回放的信号频谱图。

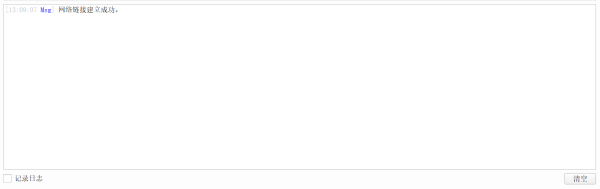

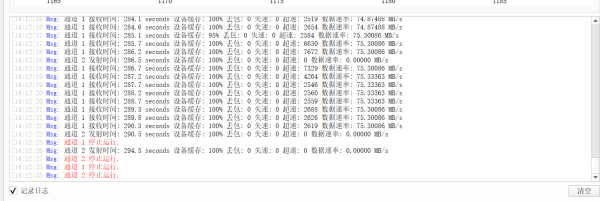

- 日志显示区：用于记录显示操作设备的日志。

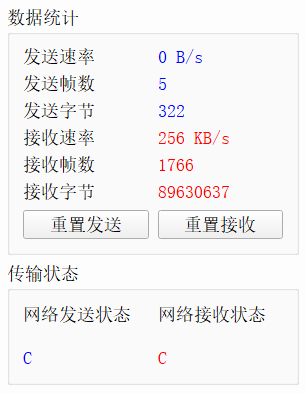

- 网络配置区：配置网络参数，连接操作设备。
采集设备默认的IP为“192.168.0.168”，端口号为“40001”；将本机计算机IP设置与采集设备同IP段（192.168.0.X）即可，端口号“50002”，如192.16.8.0.155。
3. 采集信号设置参数包含以下参数的设置：
- 采样频率：1—60M
- 接收中心频率：30MHz—6GHz
- 接收带宽：1—60M
- 接收增益：0—74dB
- 接收采样位长：1、2、4、12bit
- 接收最高bit：
完成设置后，点击确定后，参数保存，通道2参数设置与通道1参数设置方法相同。
4. 回放信号设置参数包含以下参数的设置：
- 通道号选择:1
- 采样频率：1—60M
- 发射中心频率：30MHz—6GHz
- 接收带宽：1—60M
- 发射增益：0—76dB
- 发射采样位长：1、2、4、12bit
- 发射最高bit：
完成设置后，点击确定后，参数保存。
5. 回放设备连接步骤与采集设备连接步骤相同（3.2~3.5）
